Глоссарий ВДГО

Словарь терминов и перечень элементов отрасли газовой теплоэнергетики с толкованием, комментариями, фотографиями и примерами.

Атмосферная горелка

Атмосферная горелка тот основной элемент которым оснащены большинство газовых котлов. Все горелки атмосферного типа используют так называемый принцип эжекции, струя газа под давлением увлекает за собой воздух смешивается с ним и затем воспламеняется. Делятся на два типа, используя эжектируемый воздух частично или полностью.

Байпас

Байпас (англ. bypass — обход) — резервный путь, запасной маршрут для непременного обеспечения функционирования системы при наступлении нештатного (аварийного) состояния или иных целей. Различные виды байпасов встречаются в соответствующих системах: газовых, жидкостных и других трубопроводных.

Водонагреватель

Водонагреватель непосредственно устройство нагрева воды, разделяется принципиально на проточные водонагреватели и водонагреватели накопительного типа. За накопительными водонагревателями в русском менталитете закрепилось название "Бойлер", вероятно из-за красоты слова, когда как в немецком и английском языке слово boiler = котёл.

Газовый клапан

Присутствует в любом котле, имеет разные формы, размеры, стандарты подключения, мощностные характеристики и так далее, всё "индивидуально".

Датчик Холла

Датчик Холла – классическое электронное устройство, основанное на эффекте изменения электрического потенциала в проводнике под воздействием магнитного поля, открытом американским физиком Эдвином Гербертом Холлом. Применяются датчики в самых различных устройствах от мобильных телефонов до автомобилей и холодильников, часто путают с герконовыми реле, схожими по функционалу срабатывания на магнитное поле, но в отличие от которых, в принципе срабатывания, не имеющих механически подвижых частей, т.е. замыкающихся от магнитного поля токопроводящих пластин.

Датчики Холла в газовых котлах могут называться датчики протока воды. Представляют из себя встраиваемую в контур протока воды турбину с постоянным магнитом и датчиком, вращаясь турбина c магнитом меняет импульсно, попеременно, разность потенциалов тока, проходящего на датчике. Считывая эти импульсы, электронная плата котла может считать объём протекающей воды и наличие протока в принципе. Так-же встречается название «расходомер».

ДРП Домовой Регуляторный Пункт

Домовой регуляторный пункт (ДРП) для газа предназначен для понижения давления поступающего газа с высокого и среднего уровня до необходимого низкого давления для работы бытовых газовых приборов.

Обычно в состав ДРП входит сетчатый фильтр с номинальным давлением 1,6 МПа, который служит для очистки газа от механических примесей. Для контроля входного давления в ДРП устанавливается манометр с диапазоном измерения 0-0,6 МПа и точностью класса 1,5.

Заземление

Заземлением иногда называют три разных сущности и их нельзя друг с другом путать, бывает заземление токоведущей части энергоустановки это связано с базовой электро-инженерией и в данном глоссарии не рассматривается, защитное заземление (корпусов электрооборудования и командной электроники от паразитных токов) а так-же громоотвод тоже иногда называется заземлением.

Европейское газовое оборудование (например BAXI) очень требовательно к наличию защитного заземления (и это правильно), при его отсутствии оборудование будет выдавать разного рода ошибки.

Во многих нормативных документах защитное заземление указывается как обязательный элемент электропроводки. К сожалению для жителя города в России это требование редко выполнимо, не во всех квартирах есть где это защитное заземление взять. В электрощитах, которые давно не модернизировались не предусмотрен контакт под РЕ-проводник (проводник к заземляющему устройству, обычно жёлтый с зелёной полоской).

Жители загородных домов решают проблему с защитным заземлением самостоятельно, монтируя заземляющие устройства у себя на участке. Заземляющее устройство, по-просту говоря, представяют из себя различные токопроводящие конструкции, штыри или контуры, заглублённые в землю на определённуое расстояние, подключённое к электрощиту РЕ-проводником.

Камера сгорания

Непосредственно то место, в котором происходит горение пламени и передача энергии на, основной теплообменник, в котором греется теплоноситель, под воздействием пламени. В нижней части камеры сгорания находится горелка.

Кодирующий резистор

Кодирующий резистор присутствует в электронных платах управления котлом фирмы Prtoherm, так как одна плата выпускается для котлов разной мощности, кодирующий резистор, величиной сопротивления, указывает плате на мощность котла. В настройках в пункте D.93 устанавливается значение соответствующие мощности вашего котла, эти значения должны совпадать, чтобы котёл работал без ошибок. Иногда помогает замена значений в D.93 на близкие, если не помогает, то это сбой ПО, электронную плату можно попробовать сбросить к заводским настройкам, перепрошить, заменить.

Ещё менее вероятный вариант пробой самого резистора, стоит он на разъёме Х20 между контактами “17” и “4” нужно проверить его сопротивление, предварительно сняв с разъёма, в зависимости от мощности котла должно быть между 0,25-1,25 кОм. Так-же никогда нельзя исключать банальный плохой контакт разъёма.

Кодирующий штекер

Кодирующий штекер - технология компании Viessmann и Buderus, у Будеруса обычно называется наоборот "штекер кодирования", несёт в себе уникальные настройки котла, которые разнятся от модели, плата может быть одна и та же а настройки сообщаются штекером: мощность, тип котла, программа горения, какие контроллеры установлены и как с ними работать, всего до 50 различных опций. Программа на штекере для каждой модели котла своя и не подлежит перезаписи.

Практически котёл может работать без штекера или с неисправным, при этом покажет (Виссманн) ошибку B7 и поддерживать температуру будет при помощи механического термостата.

Ключ EEPROM

Ключ EEPROM — это электронный ключ, собранный на базе микросхем энергонезависимой электрически перепрограммируемой памяти EEPROM (Electrically Erasable Programmable Read-Only Memory).

Как правило, это одни из самых простых и недорогих ключей, содержащих короткую запись. Размер памяти таких ключей, доступный для чтения-записи, в основном не превышает 128 байт.

Обратка

Под обраткой в системе отопления подразумевается возвращение охлаждённого теплоносителя обратно в устройсто нагрева. Датчики, стоящие на этом узле отопительной системы называются датчиками обратки, например, гидравлическая группа обратки, реле давления обратки, температурный датчик обратки и т.д.

Реле минимального давления газа

Реле минимального давления газа обнаруживает потерю давления газа и останавливает котёл штатной командой (не аварийной). В случае появления газа котёл запустится штатным образом. Присутствует не во всех котлах. Может дополнительно укомплектовываться к некоторым моделям, устанавливаясь (электрически) в разрыв комнатного термостата.

Реле протока воды

Тот самый геркон, датчик протока воды работающий на электромеханическом коммутационном принципе замыкания двух токопроводящих пластин при попадении в магнитное поле. Как правило, если датчик работает на принципе Холла, то он называется датчик Холла, или датчик протока воды, это более универсальный способ. Впрочем применяется и такой способ, тогда, как правило, употребляют слово "реле".

Когда в системе отопления появляется давление, заставляющее двигаться теплоноситель по контуру, в устройстве поднимается поплавок с магнитом, замыкая контакты геркона, передавая сигнал с реле на управляющее устройство, о том, что теплоноситель циркулирует в системе.

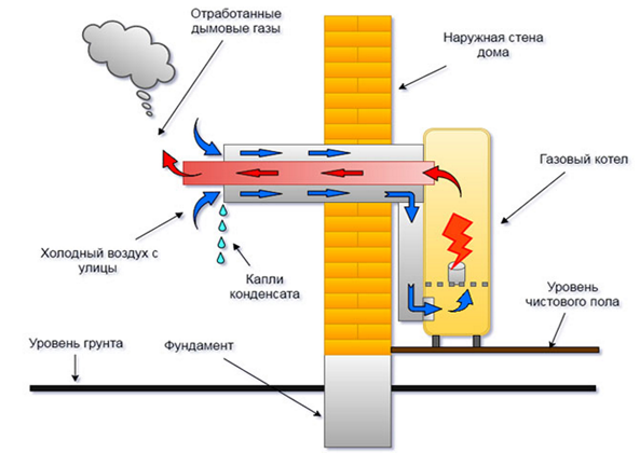

Прессостат

Или "релле давления дыма", оно предназначено для подачи сигнала на основную плату управления котлом о том, что вентилятор работает, отвод от котла продуктов сгорания работает нормально.

Температурный датчик NTC

NTC (Negative Temperature Coefficient), что в переводе на русский язык означает отрицательный температурный коэффициент. При повышении температуры датчика его сопротивление уменьшается, а при понижении температуры сопротивление возрастает. Ровно наоборот от того, как ведут себя в этом случае обычно проводники.

Датчик температуры также может называться термистором, терморезистором, термическим резистором, термометром сопротивления. В газовом отоплении предназначены для того, чтобы автоматика котла могла получать сведения от узлов системы и корректировать свою работу. Как правило минимум один термодатчик в современных газовых котлах присутствует всегда.

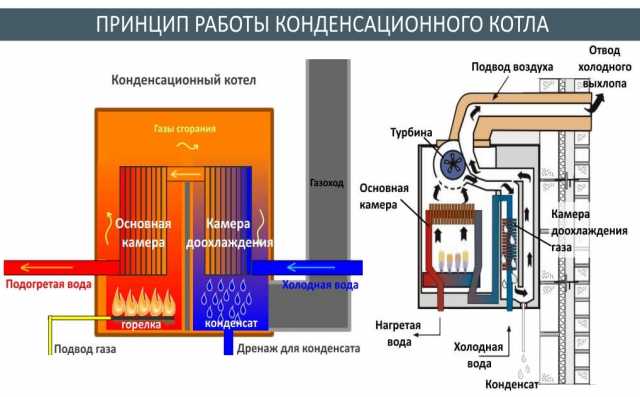

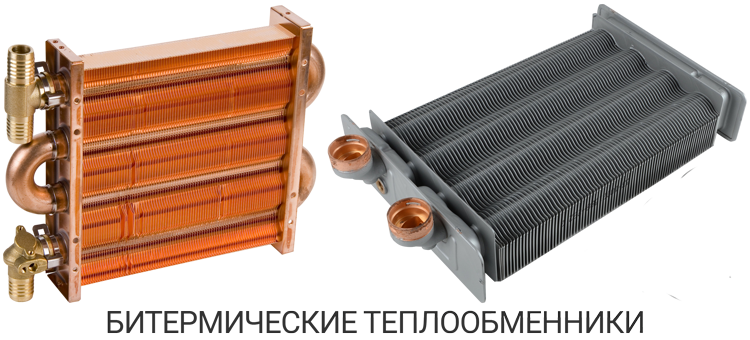

Теплообменник

Теплообменник – это техническое устройство, в котором осуществляется теплообмен между двумя средами. В общем смысле это всегда радиатор, отдающий и (или) принимающий тепло, производя теплообмен. В топливных котлах ключевой элемент, осуществляющий передачу тепла от источника (горения) на теплоноситель, циркулирующий в контуре отопления. Классифицируются на первичные, вторичные и совмещённые, битермические.

Выполняются из: стали, чугуна, меди, алюминия. Что влияет на надёжность, расходы на обслуживание, кпд, долговечность. Встречаются медные теплообменники с алюминиевым напылением.

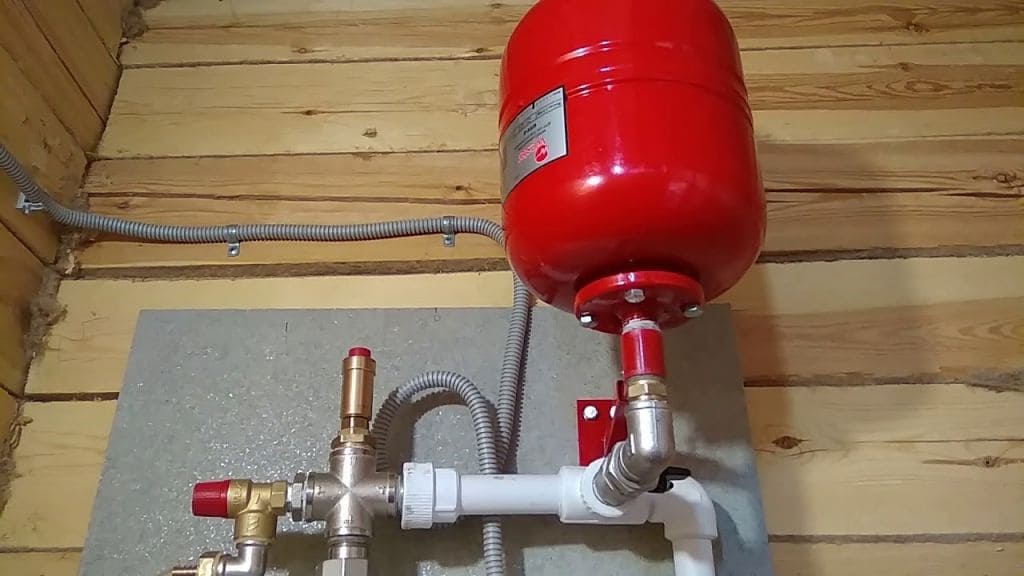

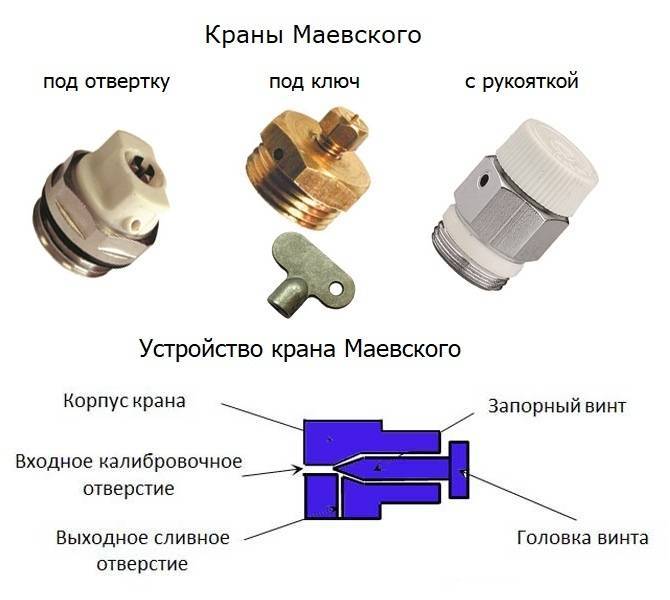

Сбросник (сбросной клапан)

Сбросником в системе отопления назыают устройства сброса избыточного давления, или воздуха, (воздух в контуре отопления не нужен) или пара. Различаются, как сказано выше, по назначению, конструкции, принципу действия. Например на входе в отопительный контур, важно, чтобы вода не кипела и не превращалась вв пар, создавая избыточное давление, поэтому сбросной клапан работает на возможное парообразование и его выпуск. На обратном пути теплоноситель может принести какой-то воздух, каким-то образом попавший в отопительный контур, воздух будет мешать нагреву и может привести к ненужным последствиям, поэтому там стоит сбросник, - клапан сброса воздуха.

Теплоноситель

На рынке присутствуют множество жидкостей, продаваемых в качестве теплоносителей для системы отопления частных домов с газовыми установками. Это всяческие незамерзающие жидкости или «антифризы».

Единственный резон, для использования типов теплоносителя отличного от воды для частного дома, это максимальная попытка страховки от замерзания. При этом расходы и работа с теплоносителем сопоставимы по стоимости с современной системой удалённого контроля отопления. В качестве такой системы Монтаж плюс всегда рекомендует ЗОНТ, как универсальное, оптимальное, всестороннее решение, позволяющая досконально проконтролировать работу отопительного оборудования, получая и контролируя информацию о работе всех элементов системы в реальном времени.

Трёхходовой клапан

Применяется в двухконтурных отопительных системах, которые греют воду и для отопления, и для сантехнических нужд. Трёхходовой клапан срабатывает, когда стравливается давление горячей воды, например, при открытии крана, запуская в нагревательный элемент дополнительно воду для обеспечение тока горячей воды.

Электрод ионизации

Представляет собой проводник из хромали (сплава железа хрома и алюминия) и других, устойчивых к высокой температуре изолирующих материалов, его назначение контроль пламени газовой горелки. Механизм срабатывания основывается на токопроводящем свойстве пламени природного газа. Пока есть пламя, через ионизирующий электрод идёт низкий постоянный ток, в случае, если пламя по какой-то причине пропадает, происходит разрыв контакта и система управления газовой установкой прекращает подачу газа.

В сложных установках этот защитный механизм может дополняться фотодатчиками и тепловыми датчиками, но нередко, ионизационный электрод, это единственное устройство контроля горения. Так-же ионизационный электрод может совмещать в себе функции запального механизма, т.е. проводить через себя искру для розжига, это можно сразу заметить, т.к. требования к изоляции такого электрода повышенные и подключаться он будет высоковольтным кабелем.

Аббревиатуры

ГРО

Газораспределительная организация - организация занятая доставкой газа потребителю, техническим обслуживанием газопровода, учетом и регулированием тарифов.

МЧРГ

Максимальный часовой расчёт газа, расчитывается исходя из объема помещения, теплопотерь, оборудования, климата.

Сделать примерный расчёт МЧРГ можно у нас на сайте воспользовавшись калькулятором.
